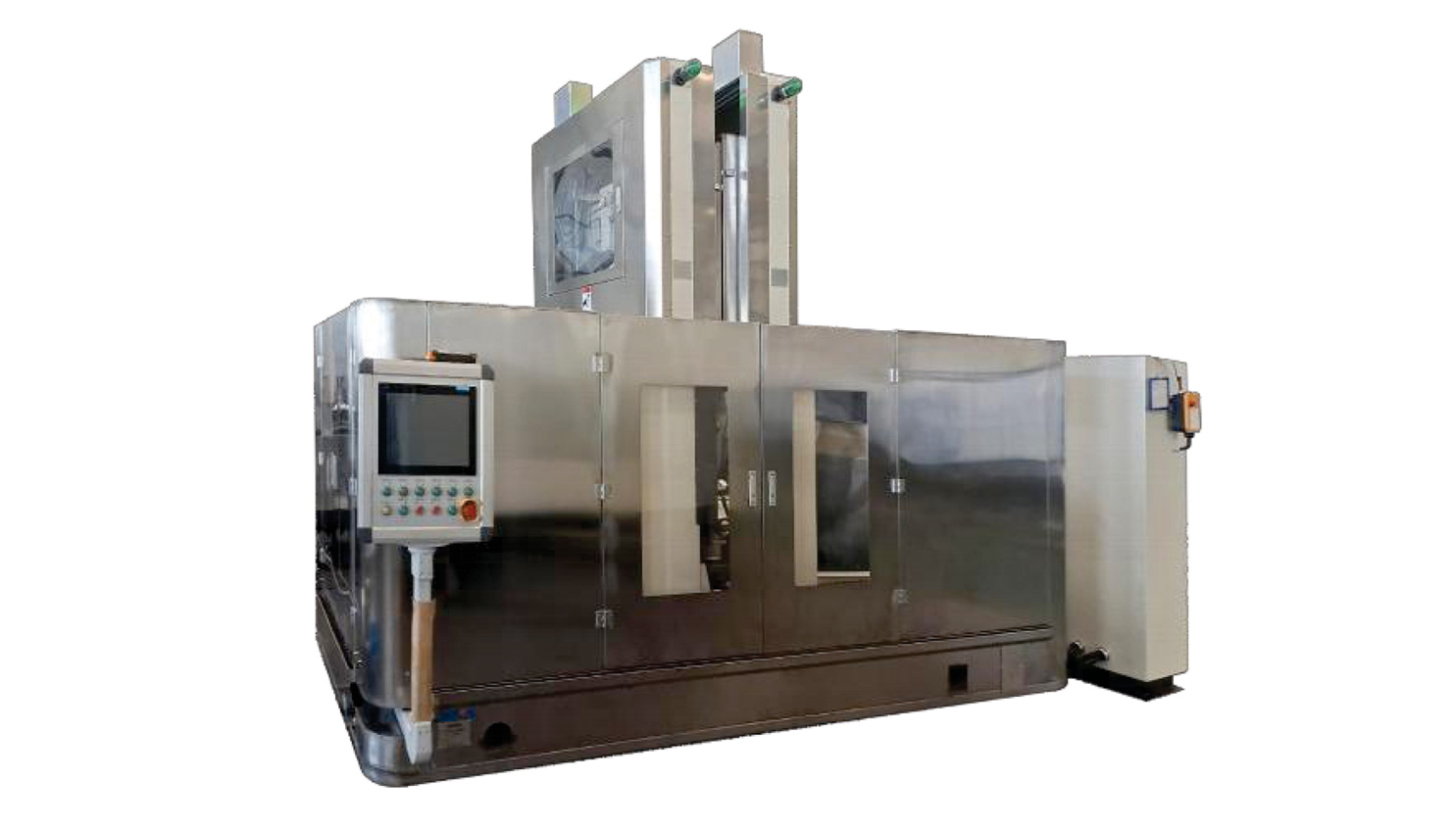

金刚线截断机

主要技术指标
Main Technical Index
  • 晶棒直径

    Φ350~Φ600mm

    切割进给速度

    5~20mm/min

  • 晶棒材质

    单晶硅

    冷却水流量

    <300L/h

  • 晶棒长度

    200~1500mm

    压空用量

    <60m³/h

  • 晶棒平行度

    ≤0.5mm

    排水连接孔径

    <Φ100mm

  • 晶棒加工崩边

    ≤5mm

    设备外形尺寸(长宽高)

    3800×1900×3150mm(长×宽×高)

  • 切割表面质量

    Ra≤10μm

    设备重量

    6t

  • 环形线直径

    ≤0.65mm

    设备功率

    380V 7kW

设备优势
Machine tool edge

1、不同规格硅棒切换灵活,满足直径Φ350-600圆棒切割 ;

2、大装载量,硅棒最长切割长度1500mm ;

3、硅棒支撑是采用粘料的形式以及浮动气缸辅助支撑,可以保证截断的崩边量 ;

4、最大可以50m/s 线速稳定切割,保证切割质量 ;

5、环线切割表面质量好 ;

6、环线张力由伺服电机控制,张力大小可调 ;

7、主动轮、张力轮以及从动轮都有连接气动润滑,即保证内部的密封性,又保证了充分的润滑,大大提高了轴承的使用寿命 ;

8、设备床身为焊接件,焊接后回火加工,刚性好,性能稳定可靠 ;
